2018年05月30日(水)　天気：曇

FUJIX DS-505Aのバッテリーパックを
リチウムポリマー電池化する

AliExpressを通じて，リチウムイオン電池「103450」を入手した。それを使って，Kodak DCS Pro 14nのバッテリーパックのなかみを更新した。更新したバッテリーパックは，それなりに「もち」がよくなり，快適に使えている(2018年5月17日の日記を参照)。
　そして，これまでバッテリーパックのなかみに使っていたリチウムポリマー電池が余ってしまった。
　この電池は，まだあたらしい。廃棄するのは，あまりにもったいない。どこかに流用できないものか考えたところ，FUJIX DS-505Aのバッテリーパックにちょうどよいサイズであることに気がついた。
　FUJIX DS-505Aのバッテリーパックは，本来，Ni-Cd電池で7.2Vである。リチウムポリマー電池は１個で3.7Vなので，２個使えば7.4Vとなりちょうどよい。ただし，本来の充電器は使えないので，充電方法を考えなければならない。7.4Vのリチウムイオン電池を充電する充電器として，Canon EOS 10Dの充電器を利用することにした。ちょうど，Canon EOS 10D用のバッテリーパックが１個，劣化して使えなくなったものがある(2017年12月15日の日記を参照)。この殻を，充電器との接続コネクタとして利用できる。

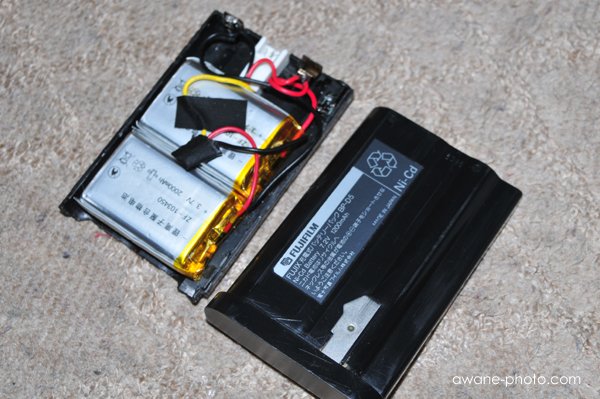

FUJIX DS-505Aのバッテリーパックに，リチウムポリマー電池を入れた。２個のリチウムポリマー電池を直列につなぎ，両端をバッテリーパックの接点につなぐ。
　Canon EOS 10Dの充電器との接続には，パソコンのファンに電源を供給するための３ピンコネクタを利用する。直列にした２個のリチウムポリマー電池の両端および中間の３箇所を３ピンコネクタに接続する。

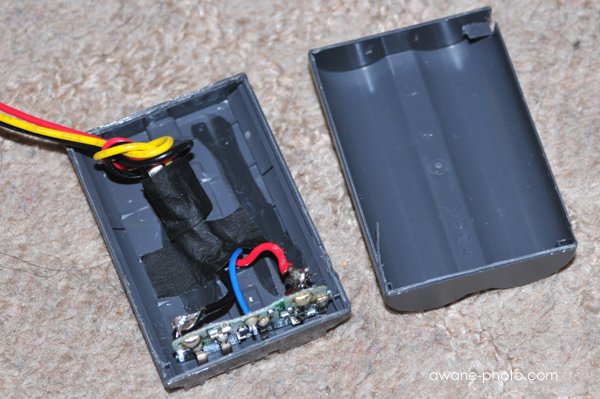

劣化したCanon EOS 10Dのバッテリーパックは，なかみを抜いて，３つのコネクタに接続する。

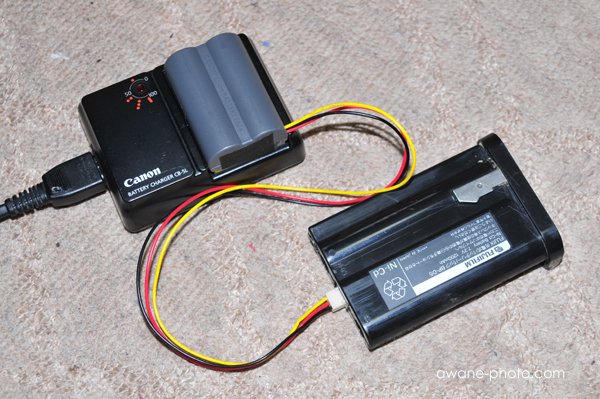

これを充電器にセットすれば，充電ができる。

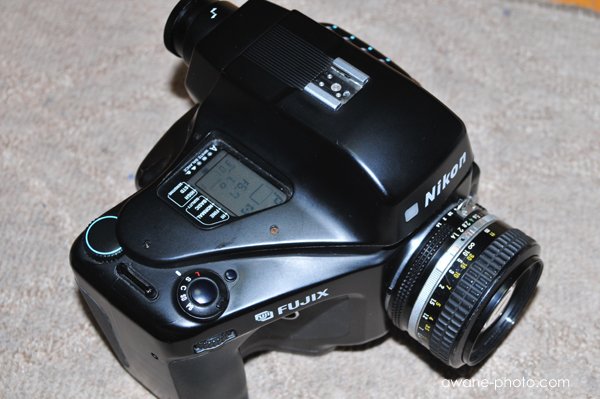

充電のできたバッテリーパックをセットすると，FUJIX DS-505Aは無事に起動した。

FUJIX DS-505Aをいただいたとき，バッテリーパックはまったく使えない状態にあった(2016年1月6日の日記を参照)。この中身をダイソーで売られているNi-MH電池に入れかえたのだが，使用した電池が単4型だったこともあり，容量がごく小さいものになってしまった(2016年1月10日の日記を参照)。そのためか電池の「もち」が悪く，20MBのメモリカードいっぱい(FINEモードで約30コマ)に撮るのがぎりぎりという具合であった。ダイソーの単4型Ni-MH電池よりは容量の大きなリチウムポリマー電池に入れかえたことで，電池の「もち」が多少は改善することを期待したい。
　だが，電池の「もち」が改善したからといっても，FUJIX DS-505Aの出番が増えることはないかもしれない。

なお，バッテリーパックの分解や改造は，危険をともなうこともある行為である。同様のことを試みて，なんらかのトラブルが生じても，当方は一切の責任をおわない。各自の責任において，おこなうこと。
