2015年04月08日(水)　天気：くもり

割れたギアを糊づけでごまかす

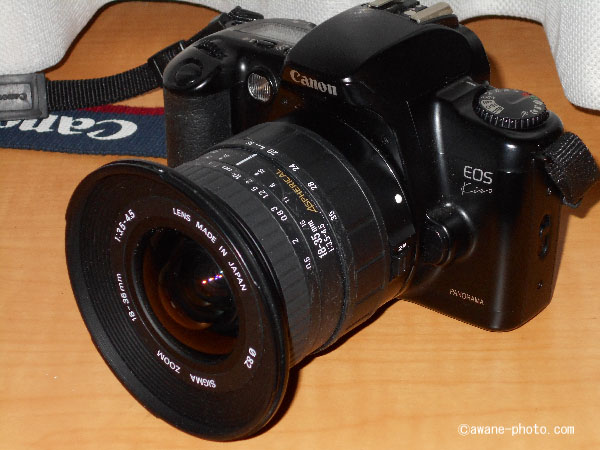

SIGMA AF 18-35mm F3.5-4.5の復活

シグマの超広角ズームレンズ(SIGMA AF 18-35mm F3.5-4.5)を絞りが不動のジャンク品として入手したのは，2013年9月28日のことであった。絞りが開放状態になったままで，動かないのである。開放専用と割り切れば，お気軽なスナップ的撮影専用として遊べるわけだが(2013年10月14日の日記を参照)，最近，絞りが少し絞りこまれた状態になっているのに気がついた。もちろん絞りは，動かない。そこで，少なくとももとの「開放で動かない」状態に戻そうと考え，レンズを分解することにした。

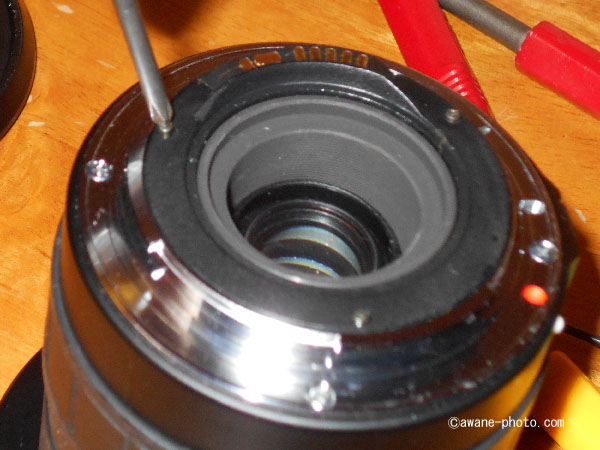

まず，分解しやすそうな場所として，マウント側のネジ3つをはずす。

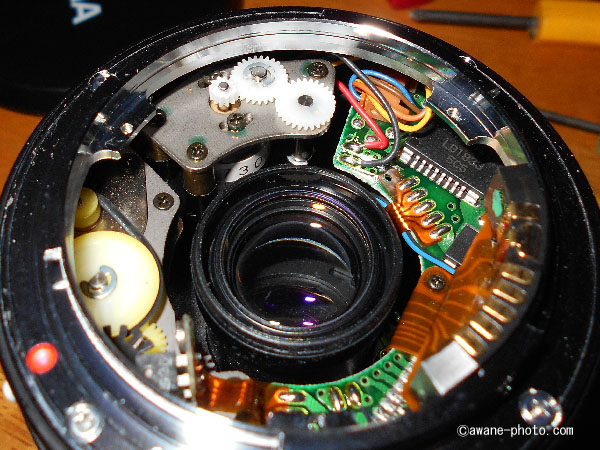

ここをはずすと，レンズや絞りを駆動するギアがあらわれた。この画像で上のほうに見える，3つの白いギアが，絞りを動かすもののようだ。左の小さなギアがモーターの軸についているようで，右の大きなギアが絞りを動かす軸についているようだ。

よく見れば，この3つの白いギアのうち，左のもっとも小さいギアが割れている。そして，空回りしている。モーターが絞りを動かそうと努力しても，すべて虚しく空回りする。そのため，絞りが開放のまま動かない状態にあり，しばらく使っているうちになにかのはずみでギアが動き，絞りが少し絞られた状態になってしまったのだろう。

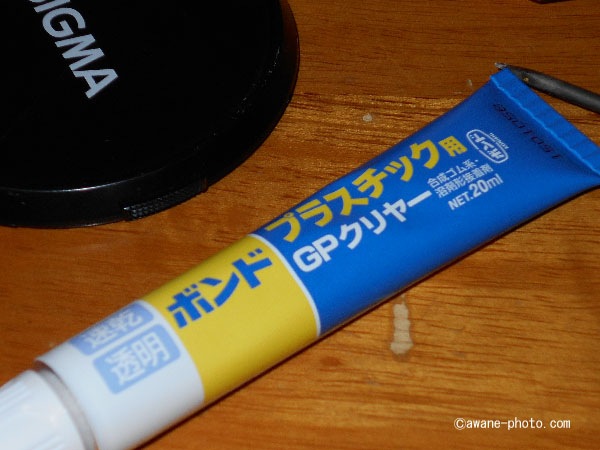

　さて，この割れたギアとまったく同じギアが入手できれば，修理は簡単にできるはずだ。だが，そのような都合よいギアが入手できるかどうかはわからない。そこでなんらかの応急措置を試みることにした。この種のプラスチックはふつうの糊ではつかないことが多いので，軟質プラスチックでも接着できると称する糊を買ってきた。

ギアの動きを観察してみると，開放からいちばん絞った状態まで動かすときに，この割れている小さなギアはギリギリ１周していないように見えた。そうであれば，きれいに接着できなくても，割れているところを使わないような位置で軸に固定してしまえば，なんとか使える状態になりそうである。そこで割れ目を貼りあわせた後，軸にさして，さらに糊をたらした。一晩おいて動かしてみると，おお，ちゃんと絞りこまれて開放に戻るではないか。
　ただ，ズームの位置によってはきちんと開放に戻らないこともある。今回の措置はあくまでも応急のものであり，完全に治すためには，ここにきっちりあうギアをさがして交換することが必要なようだ。
　とはいえこの程度まで復活したなら，ちょっとした遊びで使うにはじゅうぶんである。
