2023年03月06日（月)　天気：晴

「ビクトリー」カメラの新型と実用新案

組立暗箱に関する広告を求めて，国立国会図書館デジタルコレクションでひきつづき「フォトタイムス」誌を閲覧していった。1932年4月号に「ビクトリー」暗箱の広告を載せていた山本写真機店に着目して眺めていくと，1935年7月号でふたたび「ビクトリー」暗箱の広告があった(*1)。そこには，このように書かれている。

　特許「ビクトリー」暗函
　（實用新案二九九五號　同一八八七五五號）
　
　俯仰傾斜自在の萬能暗函
　最新式十年型

広告にある文言としては，まず「最新式十年型」に着目したい。1932年の「フォトタイムス」に広告が載っていた「ビクトリー」とは違って，モデルチェンジをした最新型ということをアピールしているのである。
　広告は，正面からの製品画像もあった。それを見るかぎりは「VICTORY」暗箱とはまったく違うものだと判断せざるを得ない。

組立暗箱では，前枠を垂直に固定するネジが前枠の左右に，レンズボードの高さを固定するネジが前面左右に，計４つのネジがあるものが多く見られる。

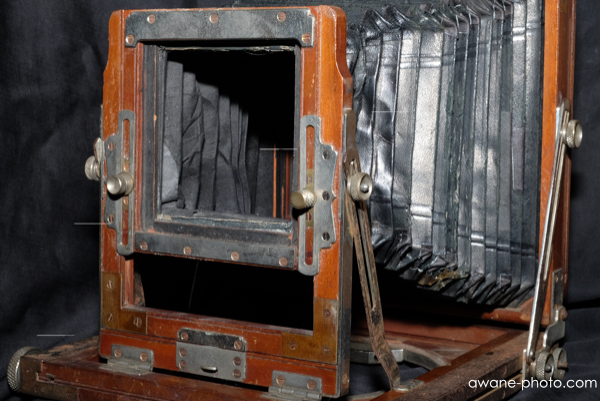

▲Art FIELD CAMERA
前枠を固定するネジが側面にあり，レンズボードの高さを固定するネジは前面左右にある。組立暗箱でよくあるパターンの１つである。

「VICTORY」はこれに似ているが，高さを固定するネジは前面下部にある。

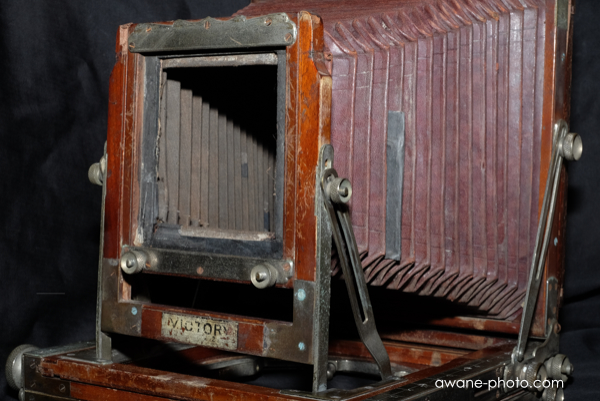

▲VICTORY
前枠を固定するネジが側面にあり，レンズボードの高さを固定するネジは前面下部にあって，金属の板で前後からはさみこむような独特のものである。

それに対して「十年型ビクトリー」の広告にある画像では，高さを固定するネジが前面になく，タチハラのタイプに近い構造である。また，傾斜雲台にかかわる構造が変わっていることもうかがえる。

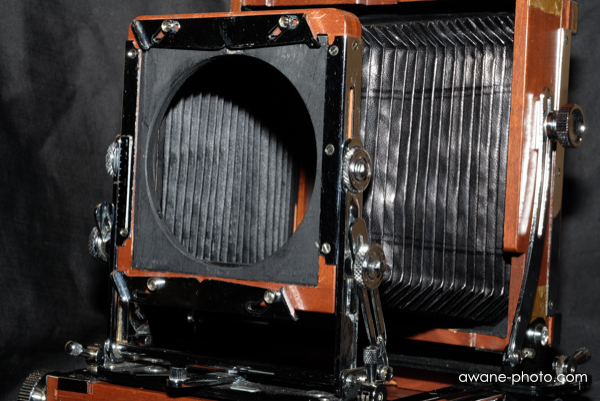

▲TACHIHARA FIELSTAND 45
レンズボードの高さを固定するネジが前面になく，前枠を固定するネジとともに側面に並んでいる。

1932年の広告にあった「特許番号2995号」は，正しく「実用新案2995号」に表記があらためられている。そして，「同188755号」というものが追加されている。これが，傾斜雲台の構造の変化に関係すると思われるので，J-PlatPat（特許情報プラットフォーム）の「特許・実用新案番号照会／OPD」でさがしてみることにした。ところが，実用新案で「188755」という大きな番号が与えられたものは，少なくともこの時代にはみつからない。この「188755」では見つかりそうにないので，FI検索で地道にさがすことに方針を変更する。1932年の「実公昭05-002995」の検索キー（FI）は，「F16M11/12@D」である。このあたりのFIで，1933年から1935年あたりを眺めていったところ，「實用新案出願公告第五五六一號」として「寫眞機ニ於ケル機體傾斜装置」というものが見つかった(*2)。「フォトタイムス」の広告にあった「十年型ビクトリー」の画像と傾斜雲台の構造がよく似ているし，出願人・考案者がまえと同じで「桜井鹿蔵」氏と「広田惣太郎」氏の２名である。該当する実用新案はこれで間違いないと思うが，これがどうして「一八八七五五号」になるのかは，いろいろな可能性を試してみたが，わからなかった。
　「十年型ビクトリー」暗箱に関係すると思われる，「写真機における機体傾斜装置」の実用新案は，「写真月報」でも確認することができる(*3)。ただしここには，桜井鹿蔵氏の名前のみが掲載されていて，広田惣太郎氏の名前は「外１名」として割愛されていた。
　また，「帝国信用録31版（1938年）」(*4)には「桜井鹿蔵」氏の名前が掲載されている。氏の職業は「日用金物・荒物」で，開業は明治40年と書いてある。住所は「東，岡山，三五六」で，実用新案公告5561号の住所と一致する。桜井氏は，組立暗箱そのものを製造するような木工関係の人ではなく，そこに使われる金具関係の人のようである。このことからは，桜井氏は傾斜雲台に関するあたらしい金具を考案し，それを組立暗箱の製造者あるいは販売者へ売り込んだという状況が想像できることになる。

＊１　「フォトタイムス」1935年7月号　（国立国会図書館デジタルコレクション）
→https://dl.ndl.go.jp/pid/1898464/1/28

＊２　昭和十年実用新案出願公告第五五六一號　写真機に於ける機体傾斜装置　（J-PlatPat 特許情報プラットフォーム）
→https://www.j-platpat.inpit.go.jp/c1800/PU/JP-S10-005561/27EF71924049374861A850925E7B6A06BD22802A1AFA14E88A06F713DAB651D8/22/ja

＊３　「写真月報」1935年6月号　（国立国会図書館デジタルコレクション）
→https://dl.ndl.go.jp/pid/1588892/1/86

＊４　「帝国信用録31版」1938年　（国立国会図書館デジタルコレクション）
→https://dl.ndl.go.jp/pid/1686695/1/362
